Получение анатомических и функциональных оттисков

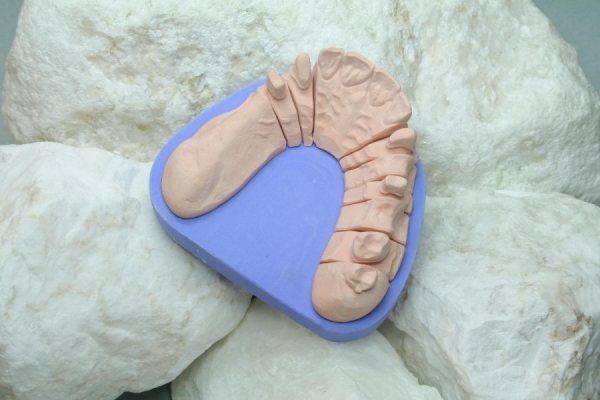

Основы применения и классификация гипса в стоматологии

Благодаря своим уникальным свойствам, гипс активно используется в стоматологической практике, являясь вспомогательным средством при протезировании зубов или исправлении прикуса.

И это – единственный материал, который со временем не потерял своей актуальности.

Немного из истории

Впервые о гипсе узнали еще во времена античности. Правда, тогда его использовали исключительно в строительных целях.

Согласно данным исследований, древнеегипетские пирамиды и другие архитектурные постройки были сооружены как раз с его использованием.

Массовая добыча гипса началась приблизительно в XIII столетии уже нашей эры. Однако его все также продолжали использовать в строительстве, отводя ему роль отделочного материала.

Согласно информации из большинства источников, впервые в медицине гипсовая масса была применена в середине XIX века. Открытие принадлежало русскому военному хирургу, который пропитывал жидким гипсом бинты, фиксирующие переломы.

Происходило это в годы Крымской войны. Хотя на самом деле в стоматологии этот состав начал применяться на одно десятилетие раньше. Если быть точными, то для получения оттиска с челюсти гипс стали использовать в 1840 году. Довольно-таки длительное время гипс был единственным слепочным составом. Но даже сегодня его продолжают активно использовать в зуботехнических лабораториях.

Описание материала

Гипс в природных условиях представлен кристаллами сернокислой калийной соли. В чистом виде он практически не встречается, и чаще всего содержит различные элементы – пирит, кварц, глину и подобное.

Поэтому прозрачные кристаллы не имеют выраженного цвета, но могут иметь оттенок, характерный для одной из них (желтый, черный или розовый).

Для получения чистого гипса минерал очищается от примесей, после чего измельчается до состояния порошка. А уже порошок проходит обжиг в котлах при высоких температурах (160-1900).

Читайте также:

Белая точка на десне у ребенка 1302 0

В зависимости от температуры обжига и индекса давления, на производстве получают гипс двух видов, отличающихся уровнем прочности и сроком застывания.

Основные свойства массы, как стоматологического состава:

безопасность;
отсутствие цвета и запаха;
хрупкость;
низкий коэффициент усадки;
устойчивость при контакте со слюной.

На сегодня это наиболее доступный материал для получения точных слепков.

Классификация

Основные классы материала, в зависимости от характеристик прочности и области применения:

Медицинский гипс. Уровень прочности средний. Является вспомогательным и используется для создания диагностических моделей при планировании дальнейшей конструкции. Высохшее средство не обладает достаточным уровнем прочности, чтобы применяться при создании рабочей модели.
Состав для моделирования. Твердый, высокопрочный вид, который может быть использован для создания съемных ортопедических конструкций или основанием несъемных протезов.
Масса для оттисков. Мягкая структура с низким уровнем прочности. Имеет свойство быстро затвердевать с минимальным уровнем расширения. Сфера применения – снятие слепков с челюсти.
Сверхпрочный гипс. Материал высочайшего уровня прочности, используемый для изготовления мастер моделей и проведения различных комбинированных работ, где исключены малейшие погрешности.

Правила использования

При работе с материалом важно придерживаться ряда правил:

Для хранения необходимо выбирать плотно закрываемую тару.
Перед ее заполнением новой порцией состава, контейнер тщательно очищается.
Хранить контейнер необходимо в сухом месте, в помещении с нормальным уровнем влажности.
Весь инструментарий после работы подлежит тщательной очистке.
Отбирать следует такое количество материала, которое необходимо для работы с несколькими оттисками. Остатки в контейнер не ссыпаются.
Не используйте дополнительные примеси, сокращающие период затвердевания материала. При необходимости лучше использовать другую марку, имеющую более высокую скорость схватывания.
Строго соблюдайте пропорции гипса и вода. Иначе рискуете превысить параметры расширения массы.
Температура порошка и воды должна составлять 200. Допустимым отклонением считается 10.
В процессе смешивания порошок медленно всыпается в воду. Время ручного замешивания массы – минута. Следом идет машинное замешивание – полминуты. Изменение этого времени недопустимо.
Готовый состав сразу же вливается в форму. Добавление воды на данном этапе невозможно.
Выемка модели осуществляется после ее охлаждения.

Основы применения

задача зубного техника – изготовить идеальную во всех отношениях ортопедическую конструкцию.

Готовая модель должна обладать нужным уровнем прочности и соответствовать требуемым техническим стандартам. Именно поэтому работа с составом должна проводиться в четкой последовательности.

Подготовка

Прежде чем приступить к работе, требуется проверить чистоту инструментов, обратив внимание на отсутствие на них влаги.

Если на шпателе или емкости для замешивания остались частицы старого материала, их необходимо удалить, так как это может отразиться на продолжительности расширения и затвердевания свежеприготовленного состава.

Любой класс массы должен замешиваться при строгом соблюдении пропорций. Замеры ингредиентов «на глаз» меняют свойства и характеристики готового состава.

Читайте также:

Тяга Т-грифа в наклоне — техника выполнения, особенности

Используемая для замешивания вода

Для приготовления гипсового состава используется отстоявшаяся водопроводная вода, температура не должна превышать 19—210.

При использовании жесткой воды сокращается период затвердевания массы. В таком случае есть смысл применять деминерализованную воду.

Добавка порошка

Порошок засыпается в воду равномерно, но достаточно быстро (примерное время – 10 секунд). Затем необходимо выждать 20 секунд, пока гипс полностью осядет.

Только после этого можно приступить к замесу шпателем. Время ручного замешивания зависит от класса порошка.

Для низкопрочного материала длительность этого этапа составляет 30 секунд. Все остальные виды материала замешиваются одну минуту.

Распаковка

Согласно канонам, с момента заливки гипсовой массы до выемки застывшего образца должно пройти ровно 30 минут. Для использования других слепочных масс распаковка проводится через час.

Расширение

Любой материал в период застывания имеет свойство расширяться.

Коэффициент расширения будет зависеть от типа выбранного материала, уровня влажности воздуха в помещении и температурных показателей.

Расширение гипсового состава необходимо для компенсации усадки других материалов.

Читайте также:

Основы круговых тренировок для начинающих с примерами

Замешивание

Замес гипсового состава предпочтительнее проводить под вакуумом, используя специальное оборудование.

Машинное замешивание слепочной массы не только повышает качество материала, но и сокращает длительность этого процесса.

При этом гипс 1 класса замешивается исключительно вручную. Для сохранения структуры материала на данном этапе запрещено добавлять воду.

Заливка

В процессе затвердевания слепочная масса начинает кристаллизоваться, снижается уровень ее прочности. В таком состоянии невозможно воспроизвести мельчайшие элементы модели, поэтому дальнейшая работа с материалом будет бесполезна.

Чтобы этого не произошло, готовую массу следует сразу же заливать в форму, не дожидаясь, пока начнется застывание.

Моделирование

К процессу моделирования можно приступать сразу после исчезновения блеска с поверхности гипса. Обычно это происходит спустя минуту.

Последующее застывание наступает в течение разного времени, в зависимости от типа материала. К примеру, для твердого гипса потребуется 10-15 минут, а вот для суперпрочного материала этого времени будет недостаточно.

Дефекты моделей

Избежать растекания образца и других неприятных сюрпризов, полость между гипсовым составом и альгинатной массой следует обрабатывать.

Для этого может быть использован нейтрализующий раствор, вода или сухой гипсовый порошок. Указания к использованию полиэфирного оттискного материала, указаны в инструкции.

Читайте также:

Энергетические напитки – вред или польза

Смачивание модели

Резкий перепад температур может повысить хрупкость гипсовой модели, что может стать причиной ее быстрого износа.

Поэтому при необходимости паровой или иной тепловой обработки, образец рекомендуется смочить.

Также непродолжительное смачивание помогает предупредить слом конструкции в процессе распиливания или препарирования.

Из видео вы узнаете, как создается гипсовая модель.

Сроки хранения

Качество массы и готовых моделей будет зависеть от правильности хранения порошка:

Срок хранения состава в производственной упаковке составляет 12 месяцев.
После вскрытия заводской упаковки материал следует помещать во влагонепроницаемую емкость.
Контейнер с материалом должен храниться в сухом помещении с низким уровнем влажности.

Отзывы

Считаете ли вы целесообразным применение гипса в стоматологии, или, возможно, давно пора перейти на более современные материалы?

Источник: https://zubovv.ru/protezirovanie/semnyie-p/rabotyi-s-gipsom-v-stomatologii.html

Классификация

Основные классы материала, в зависимости от характеристик прочности и области применения:

Медицинский гипс. Уровень прочности средний. Является вспомогательным и используется для создания диагностических моделей при планировании дальнейшей конструкции. Высохшее средство не обладает достаточным уровнем прочности, чтобы применяться при создании рабочей модели.
Состав для моделирования. Твердый, высокопрочный вид, который может быть использован для создания съемных ортопедических конструкций или основанием несъемных протезов.
Масса для оттисков. Мягкая структура с низким уровнем прочности. Имеет свойство быстро затвердевать с минимальным уровнем расширения. Сфера применения – снятие слепков с челюсти.
Сверхпрочный гипс. Материал высочайшего уровня прочности, используемый для изготовления мастер моделей и проведения различных комбинированных работ, где исключены малейшие погрешности.

Гипс, физико-химические свойстваи применение их в ортопедической стоматологии

Гипс занимает ведущее место в группевспомогательных материалов, применяемыхв ортопедической стоматологии. Импользуются почти на всех этапахпротезирования. Его применяют дляполучения:

оттиска;

модели челюсти;

маски лица;

в качестве формовочного материала;

при паянии;

для фиксации моделей в окклюдаторе(артикуляторе) и кювете.

Природный гипс представляет собойшироко распространенный минерал белого,серого или желтоватого цвета. Залежиего встречаются вместе с глинами,известняками, каменной солью. Химическийсостав природного гипса определяетсяформулой CaS04х 2Н2О — двуводный сульфаткальция.

Образование гипса происходитв результате выпадения его в осадок возерах и лагунах из водных растворов,богатых сульфатными солями. Залежигипса обычно содержат примеси кварца,пирита, карбонатов, глинистых и битумныхвеществ. Плотность гипса равна 2,2-2,4г/см3.

Растворимость его в воде составляет2,05 г/л при 20° С.

Гипс для стоматологигеской практикиполучают в результате обжига природногогипса. При этом двуводный сульфат кальциятеряет часть кристаллизационной водыи переходит в полуводный (полу-гидрат)сульфат кальция. Процесс обезвоживаниянаиболее интенсивно протекает втемпературном интервале от 120 до 190° С.

Схватывание гипса протекает оченьбыстро (см. табл. 4). Сразу же послесмешивания с водой становится заметнымзагустение массы, но в этот период гипсеще легко формуется. Дальнейшее уплотнениеуже не позволяет проводить формовку.Процессу схватывания предшествуеткратковременный период пластичностигипсовой смеси.

Замешанный до консистенциисметаны, гипс хорошо заполняет формы идает четкие ее отпечатки. Пластичностьгипса и последующее быстрое затвердеваниеделают возможным его применение дляполучения оттисков с челюстей и зубов.

Однако процесс нарастания прочностигипса еще продолжается некоторое время,и максимальная прочность гипсовогооттиска и гипсовой модели достигаетсяпри высушивании его до постоянной массыв окружающей среде.

На скорость схватывания гипса влияетряд факторов: температура, степеньизмельчения (дисперсность), способзамешивания, качество гипса и присутствиев гипсе примесей. Повышение температурысмеси до +30 — +37° С приводит к сокращениювремени схватывания гипса.

При увеличениитемпературы от +37 до + 50° С скоростьсхватывания начинает заметно падать,а при температуре свыше 100° С схватыванияне происходит. Степень измельчения(тонкость помола) также оказывает влияниена скорость затвердевания: чем вышедисперсность гипса, тем больше егоповерхность, а увеличение поверхностидвух химически реагирующих веществприводит к ускорению процесса.

Наскорость схватывания полугидрата влияеттакже способ его перемешивания. Чемэнергичнее будет замешиваться смесь,тем полнее станет контакт между гипсоми водой и, следовательно, тем быстреесхватывание. Отсыревший гипс затвердеваетзначительно медленнее, чем сухой. Такойгипс лучше всего просушить при температуре+150 — +170° С.

Во время просушиваниянеобходимо постоянно помешивать гипс,так как вследствие его плохойтеплопроводности возможно неравномерноенагревание, что приводит к частичномуобразованию таких продуктов, какнерастворимый ангидрид и т. п.

Особое значение при работе состоматологическим гипсом имеютсоли-катализаторы. Наиболее часто встоматологических кабинетах применяютв качестве ускорителя раствор повареннойсоли. Ингибиторами затвердевания гипсаявляются сахар, крахмал, глицерин.

♦ Катализаторы — вещества, ускоряющиехимические реакции.

♦ Ингибиторы — вещества, замедляющиепротекание химических реакций илипрекращающие их.

Свежеприготовленный гипс и ранеезатвердевшее изделие из гипса прочносоединяются между собой. Этим свойствомпользуются в зубопротезной технике,например, при гипсовке моделей вартикуляторе или кювете.

Известно множество разновидностейгипса, выпускаемого для нужд ортопедическойстоматологии. В соответствии с требованиямимеждународного стандарта (ISO) по степенитвердости выделяют 5 классов гипса:

I — мягкий, используется для полученияоттисков (окклюзионных оттисков);

II — обычный, используется для наложениягипсовых повязок в общей хирургии(данный тип гипса в литературе иногдаобозначается термином «медицинскийгипс»), например Талипластер (, Югославия), в состав котороговходит α-полугидрат сульфата кальция;

III — твердый, используется для изготовлениядиагностических и рабочих моделейчелюстей в технологии съемных зубныхпротезов, например Пластон-L (, Япония), Гипсогал (, Югославия), в состав котороговходит α-полугидрат сульфата кальция;

IV — сверхтвердый, используется дляполучения разборных моделей челюстей,например Фуджирок-ЕР (,Япония), Галигранит (,Югославия), в состав которого входитα-полугидрат сульфата кальция;

V — особотвердый, с добавлениемсинтетических компонентов. Данный видгипса обладает увеличенной поверхностнойпрочностью. Для замешивания требуетсявысокая точность соотношения порошкаи воды. Так, например, Дуралит-S — материална основе синтетического α-полугидратасульфата кальция — характеризуетсяочень низким расширением при затвердевании,что обеспечивает получение точныхрабочих моделей.

Высокая текучесть обеспечивает хорошуюспособность заполнения формы, а такжевысокое сопротивление на сжатие итвердость. Соотношение порошка и водыпри замешивании равно 100:19-21. Времясхватывания составляет 7-10 мин; расширениепосле схватывания 50 Н/мм ; твердость по Бринеллю>15 МПа.

Сверхтвердые гипсы (α-полугидраты) —Супергипс (Россия), Бегодур, Бегостоун,Херастоун-М, Вел-Микс Стоун и Супра Стоун(Германия) — имеют время затвердевания8-10 мин, при этом расшире-ние во времязатвердевания не превышает 0,07%-0,09%,прочность при давлении через 1 ч послезатвердевания составляет 30 Н/мм2, через1 сутки — 35-60 Н/мм2.

Источник: https://studfile.net/preview/6129553/page:43/

Гипс в ортопедической стоматологии: Применение гипса

Гипс — это один из самых распространенных вспомогательных материалов, используемых в зуботехническом производстве.

Согласно ГОСТ Р51887-2002, ИСО 6873, все стоматологические гипсы делятся на пять классов, в соответствии с их назначением и твердостью:

Гипс для оттисков – Мягкий и податливый низкотвердый гипс. Используется для получения частичных и полных оттисков, в том числе и с челюстей без зубов. Такой гипс быстро твердеет и обладает наименьшим расширением.
Медицинский гипс – Алебастровый гипс обычной твердости. Этот вид материала подходит для изготовления диагностических анатомических моделей, а также моделей, используемых для планирования ортопедической конструкции. Гипс этого класса относят к вспомогательным материалам, так как модель из него имеет недостаточный показатель прочности. Таким образом, гипс для оттисков и медицинский стоматологический гипс используются только в технических целях, но не для изготовления рабочих моделей.
Высокопрочный гипс для моделей – Класс твердых гипсов. Применяется для изготовления съемных протезов как всего зубного ряда, так и замещающих отсутствующую часть зубов, для изготовления основы несъемных разборных протезов и других изделий этого ряда. В отличие от обычного медицинского гипса, материал этого класса обладает достаточно высокими показателями прочности.
Сверхпрочный гипс для моделей с низким показателем расширения – Гипс с наибольшими показателями прочности, отлично подходит для изготовления разборных мастер-моделей и выполнения комбинированных работ.
Сверхпрочный гипс для моделей с регулируемым показателем расширения – Достаточно редкая разновидность, предназначенная для изготовления моделей, требующих особо высокой точности.

Для успешного выполнения стоматолого-ортопедических и зуботехнических работ с применением стоматологических гипсов важно помнить определенные правила их использования:

Стоматологические гипсы необходимо хранить в сухом месте. Емкости для хранения гипсов должны очищаться перед каждым новым заполнением.
Приборы и принадлежности, используемые при работе со стоматологическими гипсами, должны быть чистыми, не содержать остатков ранее использованного гипса.
Одна порция гипса должна составлять количество, необходимое для заполнения не более чем двух-трех оттисков.
Недопустимо применение любых ускорителей застывания. В случае необходимости нужно использовать быстротвердеющий гипс или увеличить время замешивания на несколько секунд.
Для получения заданного расширения гипса необходимо очень точно соблюдать соотношение гипса и воды.
Вода и гипсовый порошок должны иметь температуру 19-21 °С.
Порошок необходимо медленно засыпать в воду, после чего дать ему погрузиться в нее, — и только после этого приступить к замешиванию шпателем. Машинное замешивание не должно превышать 30 секунд, ручное — одну минуту. Смесь должна выливаться в форму сразу же после замешивания. Недопустимо пытаться увеличить время заливки путем вибрации или добавления воды.
Вынимать гипсовую модель из оттиска можно только тогда, когда температура модели понизится.

Следование этим указаниям позволит проводить любые стоматологические работы с использованием гипса комфортно, быстро, экономично.

На базе кафедры ортопедической стоматологии Воронежской Государственной Медицинской Академии был проведен сравнительный анализ стоматологических гипсов, задача которого — оценить основные характеристики наиболее распространенных марок гипсовых вяжущих.

Для проведения анализа были отобраны высокопрочные и сверхпрочные стоматологические гипсы. Испытания проходили согласно ГОСТ Р51887-2002.

В результате исследования были установлены параметры, определяющие качество стоматологического гипса, обеспечивающие изготовление протезов, обладающих высокими функциональными и эстетическими свойствами.

Водопотребление. В теории, необходимое количество воды для перевода полугидрата в двугидрат — 18,6% от общей массы вяжущего. Но на практике для обеспечения требуемой подвижности гипсового теста расходуется гораздо больше: таким образом, гипсовое тесто обладает своей собственной водопотребностью.

Водопотребность – это наименьшее количество воды, требуемое для получения заданной консистенции раствора. Избыточная вода испаряется из образовавшегося гипсового камня, оставляя в нем поры, которые способны значительно снизить прочность модели. Следовательно, необходимо стремиться точно отмеривать воду для получения идеальной консистенции.

Во время твердения происходит гидратация полуводного гипса (реакция присоединения воды к полугидрату), при которой выделяется 29 кДж теплоты на килограмм полугидрата. Процесс твердения происходит постепенно.

Полуводный гипс образует с водой пересыщенный раствор, из которого и выделяется двугидрат.

Образование большого количества частиц двугидрата приводит к тому, что гипсовая смесь уплотняется и загустевает, что служит началом ее схватывания.

Прочность готового изделия зависит от многих факторов: чистоты сырья (гипсового порошка), его структуры, способов его обработки, состава и количества модифицирующих добавок. Предел прочности измеряется в мегапаскалях: 1 МПа = 10 кгс/см2.

Непосредственные испытания в рамках зуботехнической лаборатории показали, что наиболее качественные виды гипса демонстрируют высокую устойчивость на шпателе и жидкотекучую консистенцию на вибростоле, что позволяет максимизировать количество беспористых заливок с одного замешивания.

Модели, полученные из качественных гипсовых вяжущих, устойчивы к появлению сколов, прекрасно повторяют моделируемую поверхность, хорошо полируются, шлифуются и распиливаются, а при обработке столбика границы препаровки не повреждаются. Высокое качество гипсового сырья исключает отламывание кромок при извлечении модели из оттиска, обеспечивая наилучший результат моделирования.

Изготовления моделей зубного ряда из гипса:

Источник: https://samaragips.ru/articles/gips-v-ortopedicheskoy-stomatologii-primenenie-gipsa/

Применение гипса в ортопедической стоматологии: особенности и перспективы

А. А. ЕРОФЕЕВ аспирант кафедры

Одним из самых распространенных вспомогательных материалов в зуботехническом производстве является гипс. Это природный материал, образовавшийся в результате высыхания морей и озер путем выпадения его в осадок из растворов, богатых сульфатными солями, или путем выветривания горных пород.

Гипс в природе встречается в виде минерала — двуводного сульфата кальция CaSO4 х 2H2О (рис. 1).

Рис. 1. Камень гипсовый.

Строение кристаллической решетки гипса слоистое, характеризуется строго закономерным расположением атомов в пространстве. Две анионные группы SO42- , тесно связанные с ионами Ca2+, образуют двойные слои. Молекулы воды размещаются между этими слоями, поэтому сравнительно легко выделяются из решетки гипса при нагревании.

Кристаллы чистого гипса прозрачные, бесцветные, но из-за наличия различных примесей бывают желтоватой, розовой, бурой и даже черной окраски. В чистом виде гипс встречается редко. Постоянными примесями являются карбонаты, кварц, пирит и глинистые вещества.

При промышленной, высокотемпературной обработке, называемой реакцией дегидратации, природный гипс переходит в полугидрат: CaSO4 х 2H2О = CaSO4 х 0,5H2О + 1,5Н2О. Для получения полуводного гипса очищенный от примесей природный гипс подвергают измельчению в специальных дробильных установках и гипсовых мельницах до мелкого однородного порошка.

Затем измельченный гипс загружают в варочные котлы и обжигают при высоких температурах в течение нескольких часов. В зависимости от температуры обжига, давления, времени можно получить различные сорта гипса, отличающиеся сроками затвердевания и прочностью.

При определенных условиях термической обработки полуводный гипс может иметь 2 модификации: a- и b-полугидраты.

-a-гипс получают при нагревании двуводного гипса при Т = 110—115 0С под давлением 1,3 атмосферы. Этот гипс называют супергипсом, автоклавированным;

-b-гипс получают при нагревании двуводного гипса при Т = 95—105 0С и атмосферном давлении. Кристаллы b-модификации образуют капиллярно-пористую структуру, обладают развитой внутренней поверхностью, более реакционноспособны. Для их затворения требуется много воды, они имеют пониженную прочность.

-а-гипс отличается плотным строением и малой удельной поверхностью, водопотребность его ниже, а прочность выше. Сроки схватывания его длиннее. Все стоматологические гипсы, согласно ГОСТ Р51887-2002, ИСО 6873, делятся на пять классов в зависимости от назначения и характеристик твердости:

Гипс для оттисков. Низкотвердый гипс, очень мягкий и податливый. Применяется для получения полных и частичных оттисков, в том числе и с беззубых челюстей. Такой материал быстро твердеет и обладает минимальным расширением.
Гипс медицинский. Алебастровый гипс обычной твердости. Он подходит для изготовления диагностических анатомических моделей, а также моделей для планирования будущей ортопедической конструкции. Гипс II класса относят к вспомогательным материалам: высохший оттиск или модель имеют недостаточные показатели прочности. I и II классы стоматологических гипсов не используются для изготовления рабочих моделей, а пригодны лишь для технических целей.
Гипс высокопрочный для моделей. Класс твердых гипсов. Может применяться для изготовления съемных протезов полного зубного ряда, съемных протезов, замещающих частичное отсутствие зубов, для основы разборных несъемных протезов и других подобных изделий. В отличие от предыдущего класса, обладает достаточно высокими показателями прочности.
Гипс сверхпрочный для моделей и штампиков с низким показателем расширения. Сверхтвердый гипс, отлично подходит для изготовления разборных мастер-моделей, а также для выполнения комбинированных работ.
Гипс сверхпрочный для моделей и штампиков регулируемым показателем расширения. Очень редкая разновидность, из которой выполняют модели, требующие особо высокой точности.

Для успешной работы зубных техников и стоматологов-ортопедов важно помнить некоторые правила работы со стоматологическими гипсами.

Стоматологические гипсы должны храниться в сухом месте. Емкости для хранения перед каждым новым заполнением должны очищаться.
Используемые при работе с гипсами приборы и принадлежности должны быть чистыми, без остатков использованного ранее гипса.
Порция гипса должна быть не более чем для заполнения двух-трех оттисков.
Нельзя добавлять никаких средств в качестве ускорителей застывания, в случае необходимости нужно использовать быстротвердеющий гипс. Увеличение времени замешивания на несколько секунд является лучшим способом ускорения застывания.
Крайне важно для получения заданного расширения гипса соблюдать соотношение порошка и воды.
Вода и порошок должны иметь температуру 20 (+1-1) ˚С.
Порошок следует медленно засыпать в воду и дать ему погрузиться в нее. И только потом начинать замешивать шпателем. Последующее машинное замешивание не должно превышать 30 секунд. При замешивании вручную это время составляет 1 минуту.
Гипсовая смесь должна сразу же после замешивания выливаться в форму. Время заливки нельзя увеличивать за счет вибрации и тем более добавления воды!
Гипсовую модель можно вынимать из оттиска, когда температура модели понижается.

Соблюдение этих несложных указаний позволит работать комфортно, быстро, экономично.

С целью оценки и сравнения основных характеристик наиболее распространенных марок вяжущих на базе кафедры ортопедической стоматологии ВГМА был проведен сравнительный анализ гипсов.

Для проведения сравнительного анализа были отобраны стоматологические гипсы четвертого класса (табл. № 1) и третьего класса (табл. № 2).

Таблица № 1. Свойства гипсов 4-го типа

«Супергипс-Ц»,тип 4, Россия, «Целит»	Convertin HartSpofa Dental	Elite RockZermack
20 мл / 100 г	27 мл / 100 г	24 мл / 100 г
7—11 мин.	13—21 мин.	14—16 мин.
47 МПа	43 МПа	40 МПа
7753	6000	6560
0,03 %	0,045 %	0,06 %
